CCLW

产品资讯

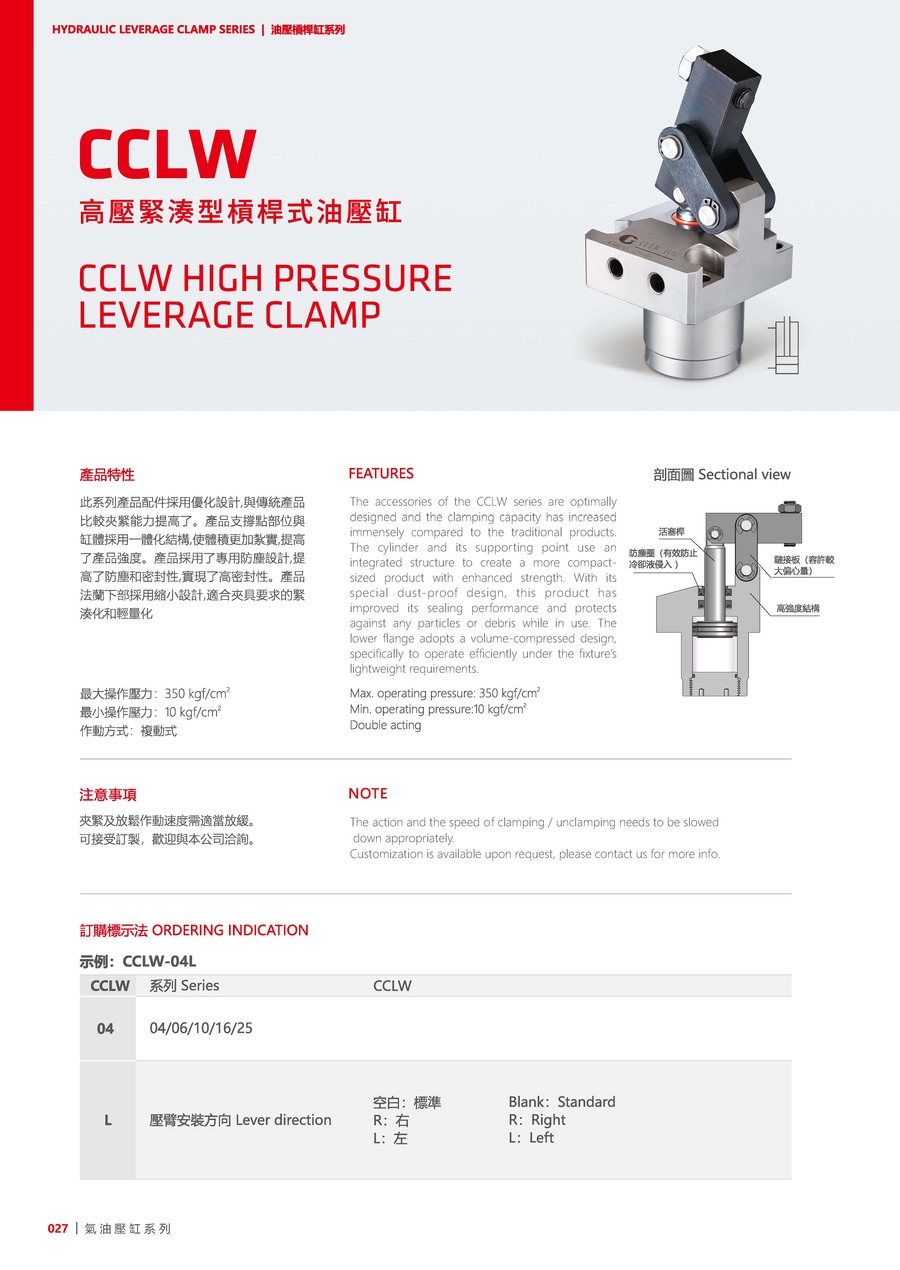

此系列产品配件采用优化设计，与传统产品比较夹紧能力提高了。
产品支撑点部位与缸体采用一体化结构，使体积更加扎实，提高了产品强度。
产品采用了专用防尘设计，提高了防尘和密封性，实现了高密封性。
产品法兰下部采用缩小设计，适合夹具要求的紧凑化和轻量化。

最大操作压力：350 kgf/cm²
最小操作压力：10 kgf/cm²
作动方式：复动式

注意事项：
夹紧及放松作动速度需适当放缓。
可接受订制，欢迎与本公司洽询。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

（例如：CCLW-04L）

CCLW	系列	CCLW
04	-	04, 06, 10, 16, 25
L	压臂安装方向	空白: 标准, R: 右, L: 左

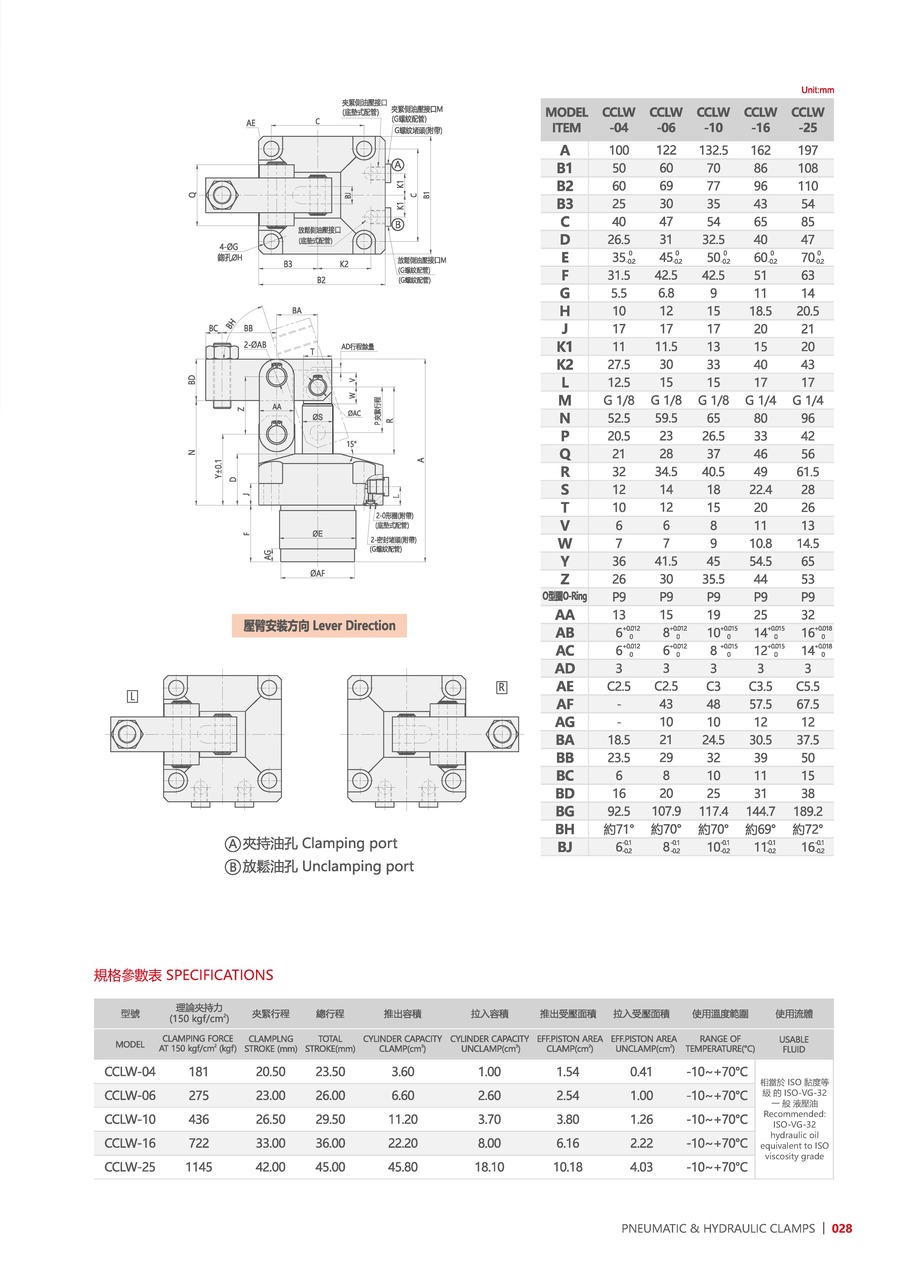

产品资料

型号	CCLW-04	CCLW-06	CCLW-10	CCLW-16	CCLW-25
理论夹持力(150kgf/cm²)	181	275	436	722	1145
夹紧行程(mm)	20.5	23	26.5	33	42
总行程(mm)	23.5	26	29.5	36	45
推出容积(cm³)	3.6	6.6	11.2	22.2	45.8
拉入容积(cm³)	1	2.6	3.7	8	18.1
推出受压面积(cm²)	1.54	2.54	3.8	6.16	10.18
拉入受压面积(cm²)	0.41	1	1.26	2.22	4.03
使用温度范围(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
