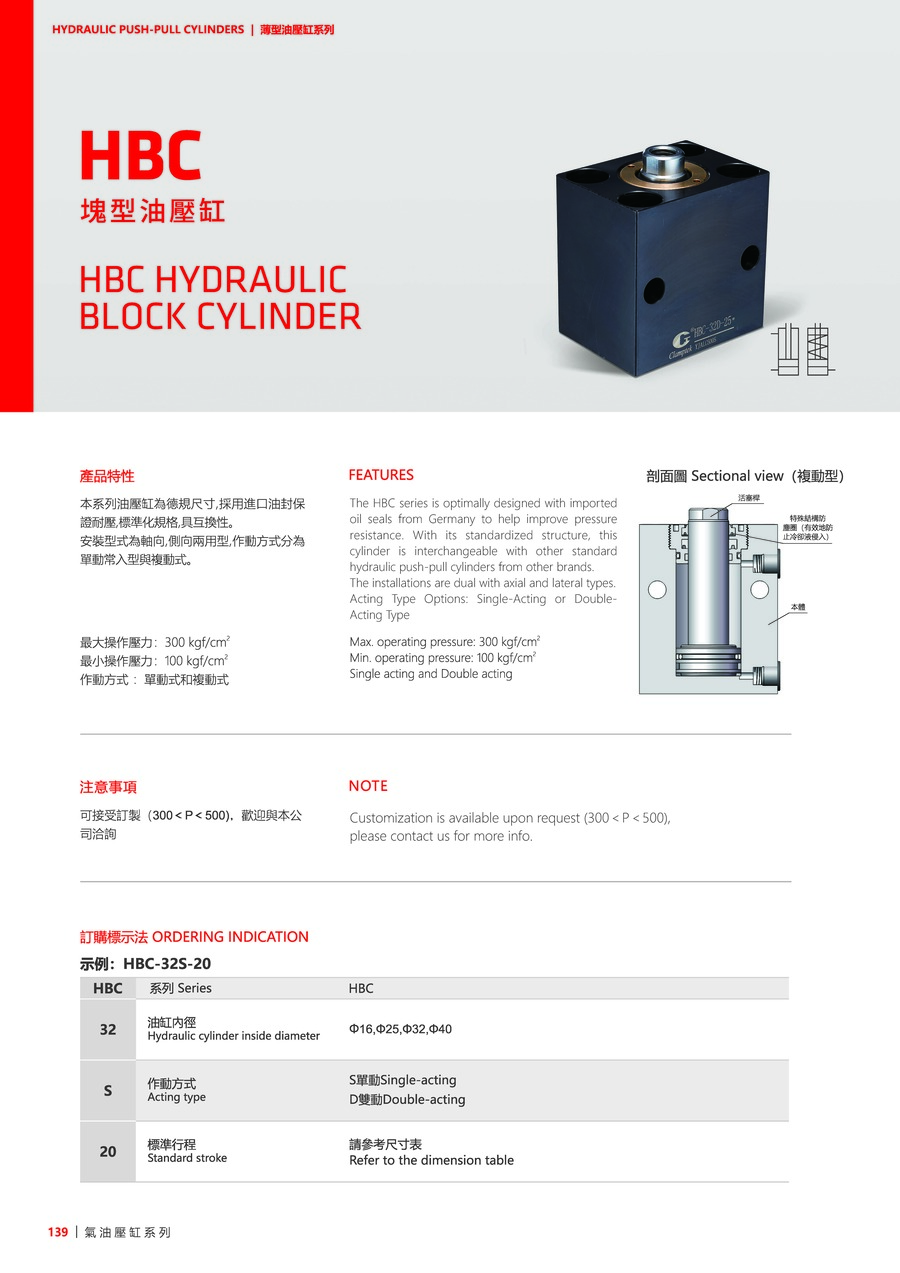

本系列油压缸为德规尺寸，采用进口油封保证耐压，标准化规格，具互换性。
安装型式为轴向、侧向两用型，作动方式分为单动常入型与复动式。
最大操作压力：300 kgf/cm²
最小操作压力：100 kgf/cm²
作动方式 ：单动式和复动式
安装型式为轴向、侧向两用型，作动方式分为单动常入型与复动式。
最大操作压力：300 kgf/cm²
最小操作压力：100 kgf/cm²
作动方式 ：单动式和复动式
产品中心
注意事项：
可接受订制(300＜P＜500)，欢迎与本公司洽询。
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。
可接受订制(300＜P＜500)，欢迎与本公司洽询。
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。
订购标示法
| HBC | 系列 | HBC |
|---|---|---|
| 32 | 油缸内径 | Ø16, Ø25, Ø32, Ø40 |
| S | 作动方式 | S: 单动, D: 双动 |
| 20 | 标准行程 | (请参考下方尺寸表) |

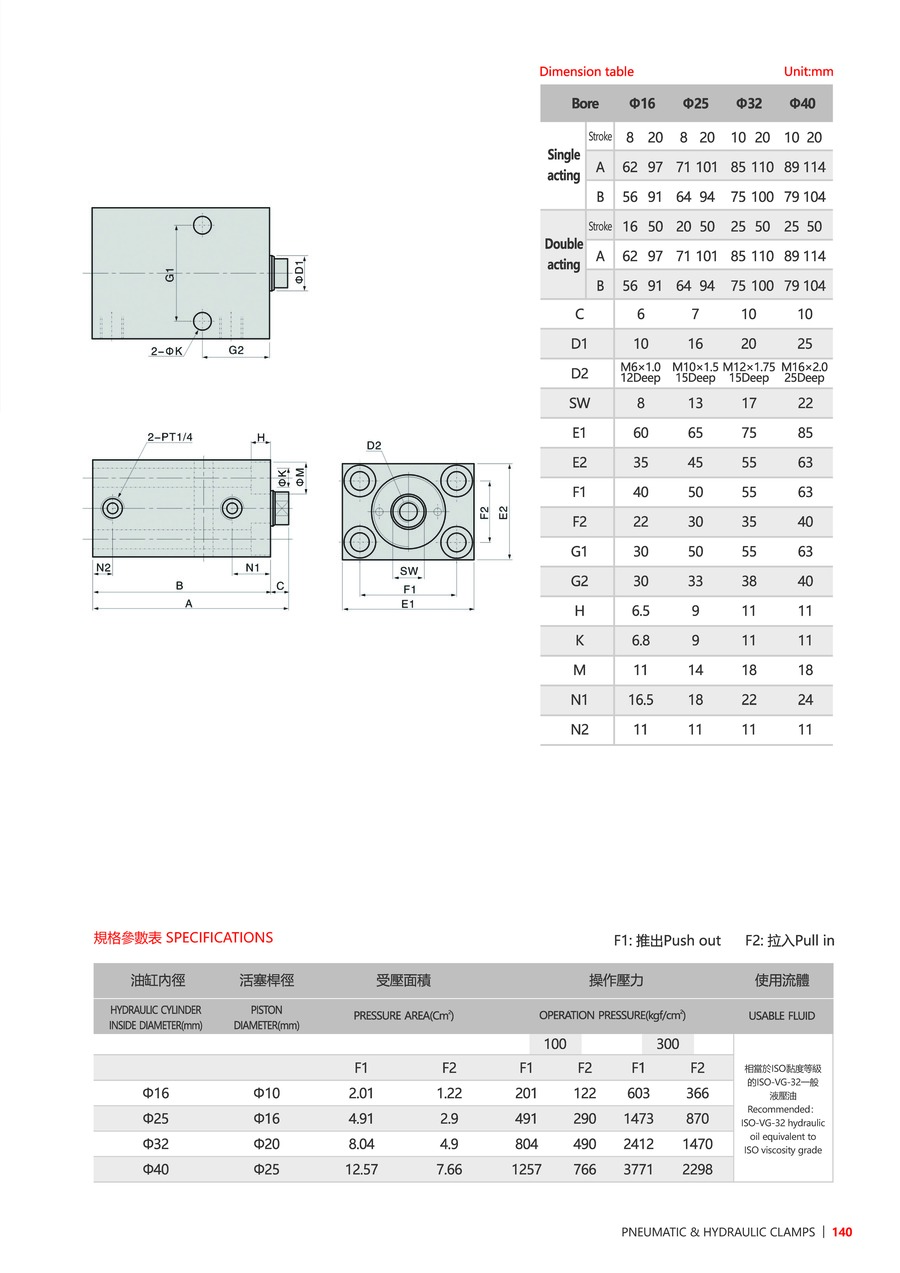

产品资料
| 型号 | HBC-16 | HBC-25 | HBC-32 | HBC-40 |
|---|---|---|---|---|
| 活塞杆径(mm) | Ø10 | Ø16 | Ø20 | Ø25 |
| 受压面积F1(cm²) | 2.01 | 4.91 | 8.04 | 12.57 |
| 受压面积F2(cm²) | 1.22 | 2.9 | 4.9 | 7.66 |
| 操作压力100(F1)(kgf/cm²) | 201 | 491 | 804 | 1257 |
| 操作压力100(F2)(kgf/cm²) | 122 | 290 | 490 | 766 |
| 操作压力300(F1)(kgf/cm²) | 603 | 1473 | 2412 | 3771 |
| 操作压力300(F2)(kgf/cm²) | 366 | 870 | 1470 | 2298 |
